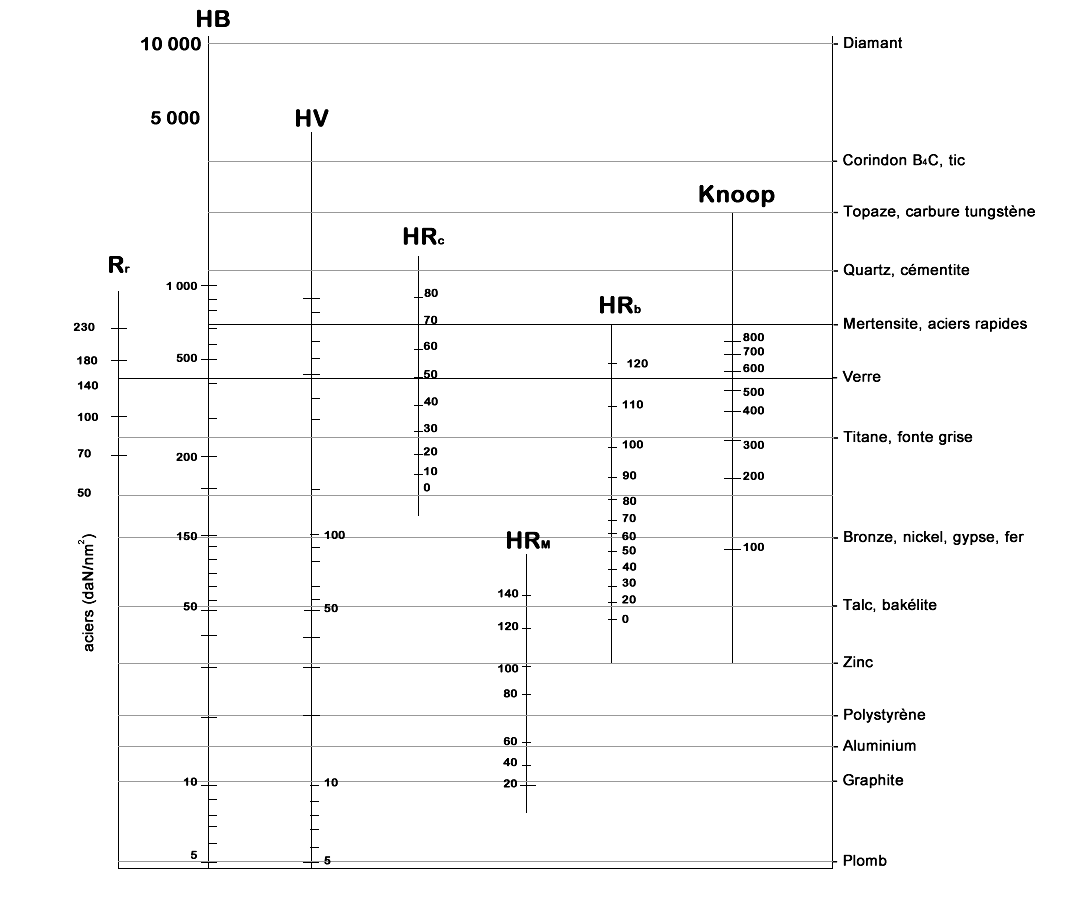

Conversion des duretés
Dureté Brinell (symbole HB)
Elle est obtenue par calcul. Après essai, on mesure l'empreinte laissée par une bille polie (diamètre : 1-2,5-5-1.0 mm) et la valeur de la charge F appliquée pour obtenir cette empreinte (
essai usuel : F = 3 000 daN, d = 10 mm, pendant 15 à 60 secondes). Utilisation : tous métaux (Norme NF EN 100034).
Dureté Vickers (symbole HV)
Elle est obtenue par calcul ; le principe est identique au précédent mais avec une pyramide droite en diamant à base carrée dont l'angle au sommet est de 136°. Utilisation : tous métaux.
Variante : essai Knoop (microdureté, empreinte en forme de losange, matériaux durs pour petites pièces et fines sections).
Dureté Rockwell (symbole HR)
C'est l'essai de dureté le plus connu mondialement. Dans ce cas, la dureté, contrairement à Brinell et Vickers, est obtenue par lecture directe d'une longueur d'enfoncement d'un pénétrateur, bille acier ou cône diamant.
Une précharge (F0) permet de faire une empreinte initiale et, par là, d'éliminer les incertitudes propres aux défauts de la surface (norme NF EN 10109-1).
Échelles de mesure : HRC (pour ferreux), HRD et HRA avec cônes (pour matériaux durs et très durs : carbures, aciers trempés...) ; HRB (non ferreux et métaux en feuilles) ; HRE, HRF, HRC (pour métaux doux) ; HRM et HRR avec billes (pour matières plastiques).
